NAON.TECH
19-Zoll-Premium-Servergehäuse
Mit dem NAON.TECH präsentieren wir eine platzsparende und hochwertige Lösung zum Aufbau individueller Serversysteme. Es ist ein 19-Zoll-Premium-Servergehäuse (48,2 cm) mit optimierter Raumnutzung. Zu den Highlights zählen die effektive Raumnutzung im Inneren und das effiziente Airflow-Design.
Spezifikationstabelle
Spezifikationen & Fakten
Spezifikationen | ||
---|---|---|
Formfaktor | 19" (48,2 cm) - 2U - 315mm Tiefe | |

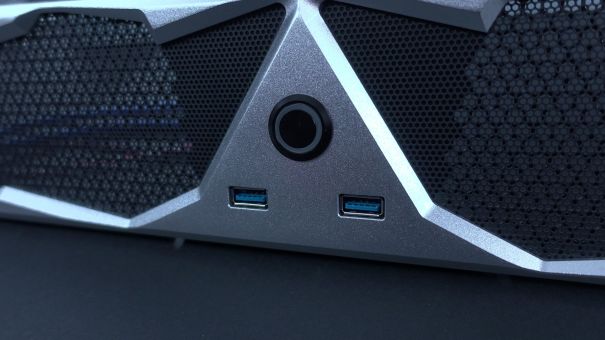

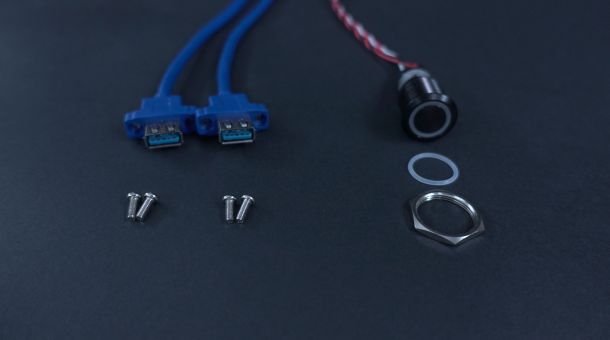

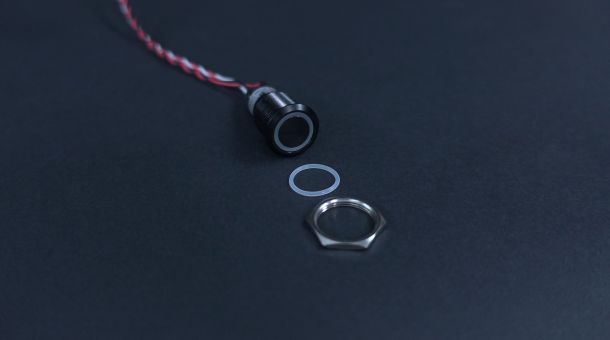

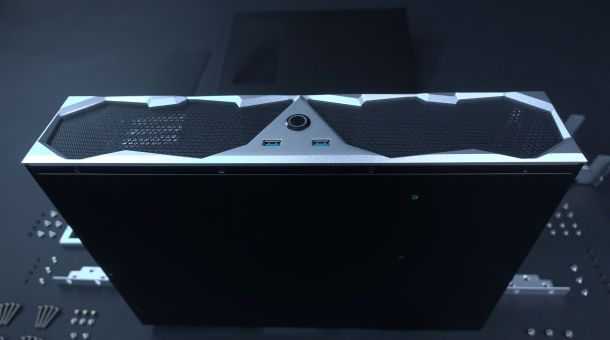

Front I/O | 1 Ein-Aus-Schalter | 2x USB 3.0 |
Staubfilter | Abnehmbare Front und magnetische Oberseite | |
Indikatoren | Power LED | |
Erweiterungssteckplätze (PCIe volle Höhe) | 3 Riser-Kabel (Option) | |
Lüfter | Front: 4x 80mm (T=25mm) (Option) | |
Systemsicherheit | Verriegelungsschutz | |
Farbe | Silber/Schwarz | |
Material | Stahl | |
Speicherplatz | ||
# der Laufwerke | 2,5" | 3,5" |
1. Konfiguration | 3 | 1 |
2. Konfiguration | 1 | 2 |
Kompatibilität | ||
Motherboard-Formfaktor | mATX / Mini-ITX (unterstützte Mainboard ansehen) | |
Netzteil-Formfaktor | SFX | SFX-L |
GPU / Erweiterungskarte max. Länge | 269mm | |
Maximale Höhe des CPU-Kühlers | 72mm | |
Abmessungen | ||
Abmessungen (T x B x H) | 315x445x88mm | |
Volumen | ~11,75 Liter (dm³) | |

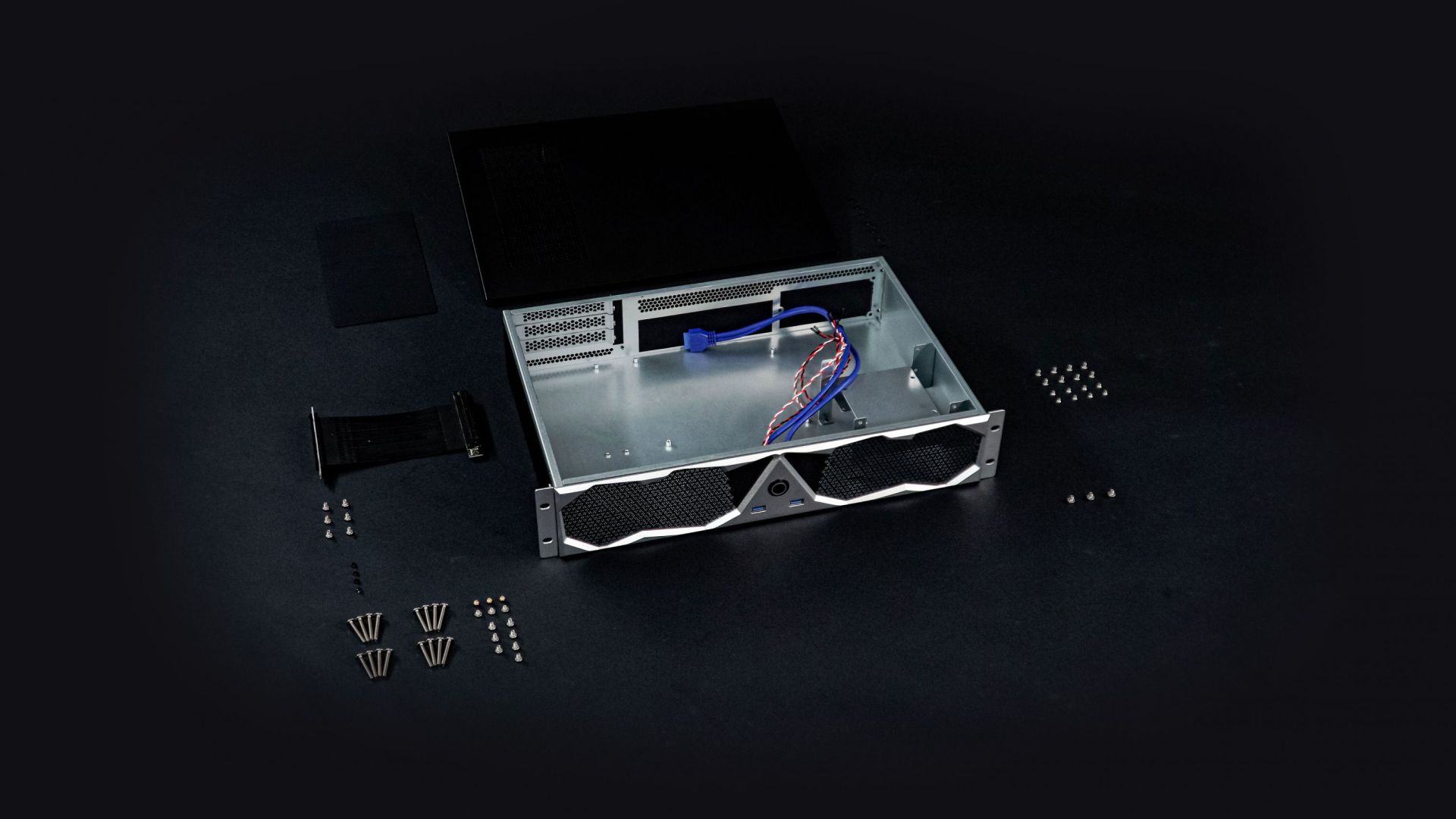

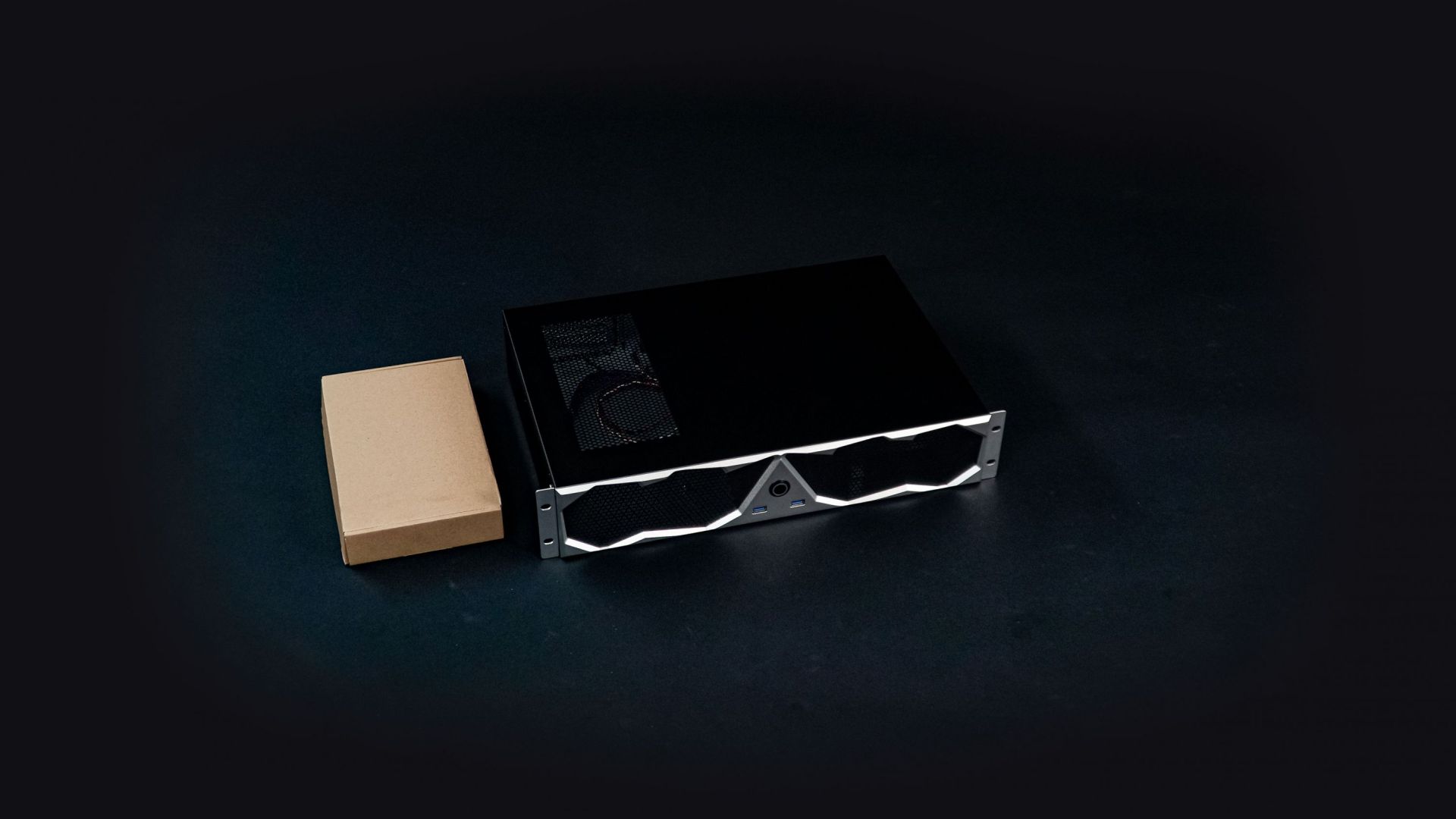

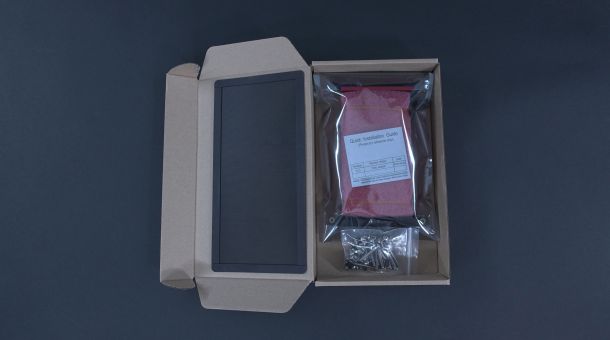

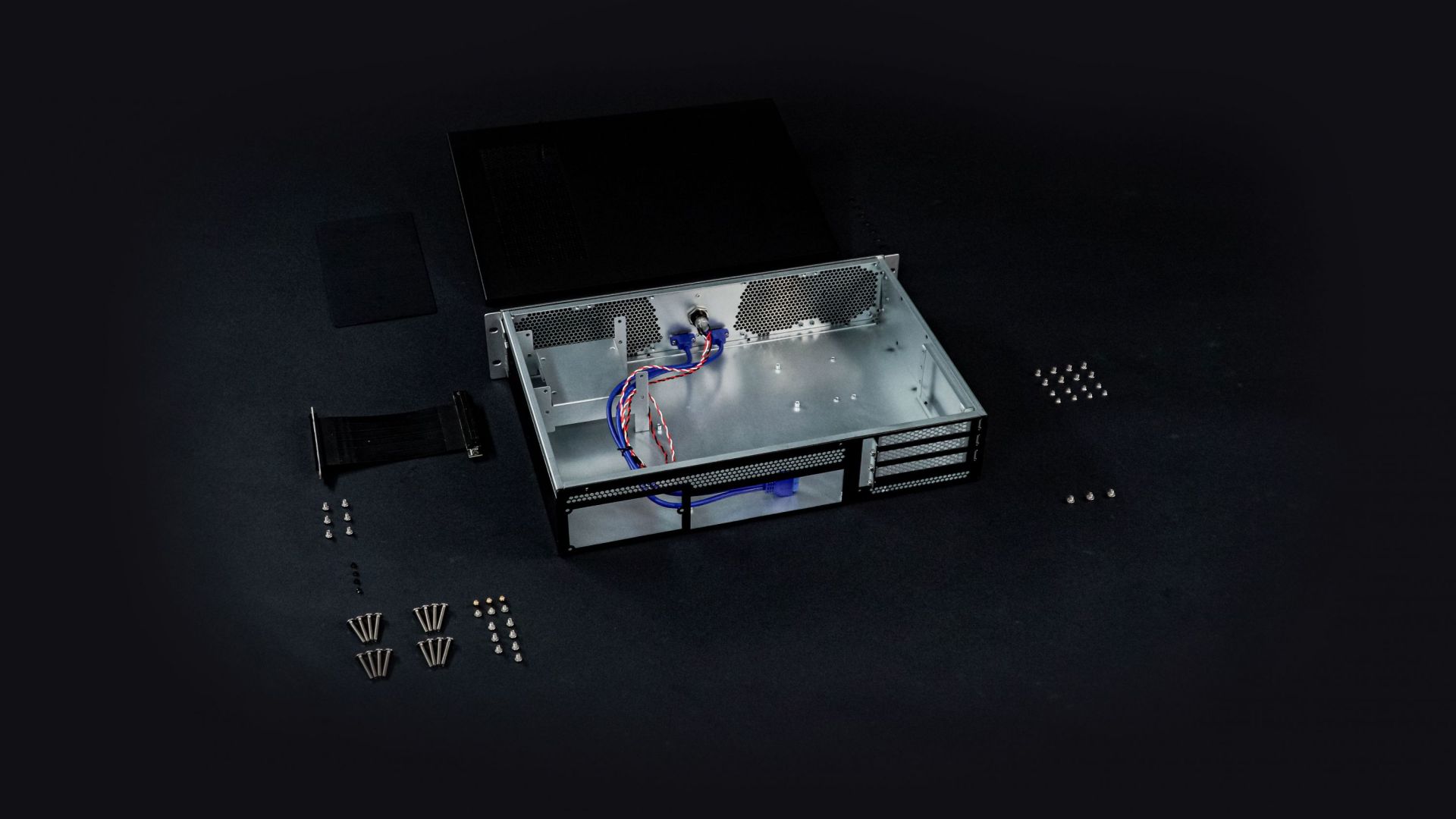

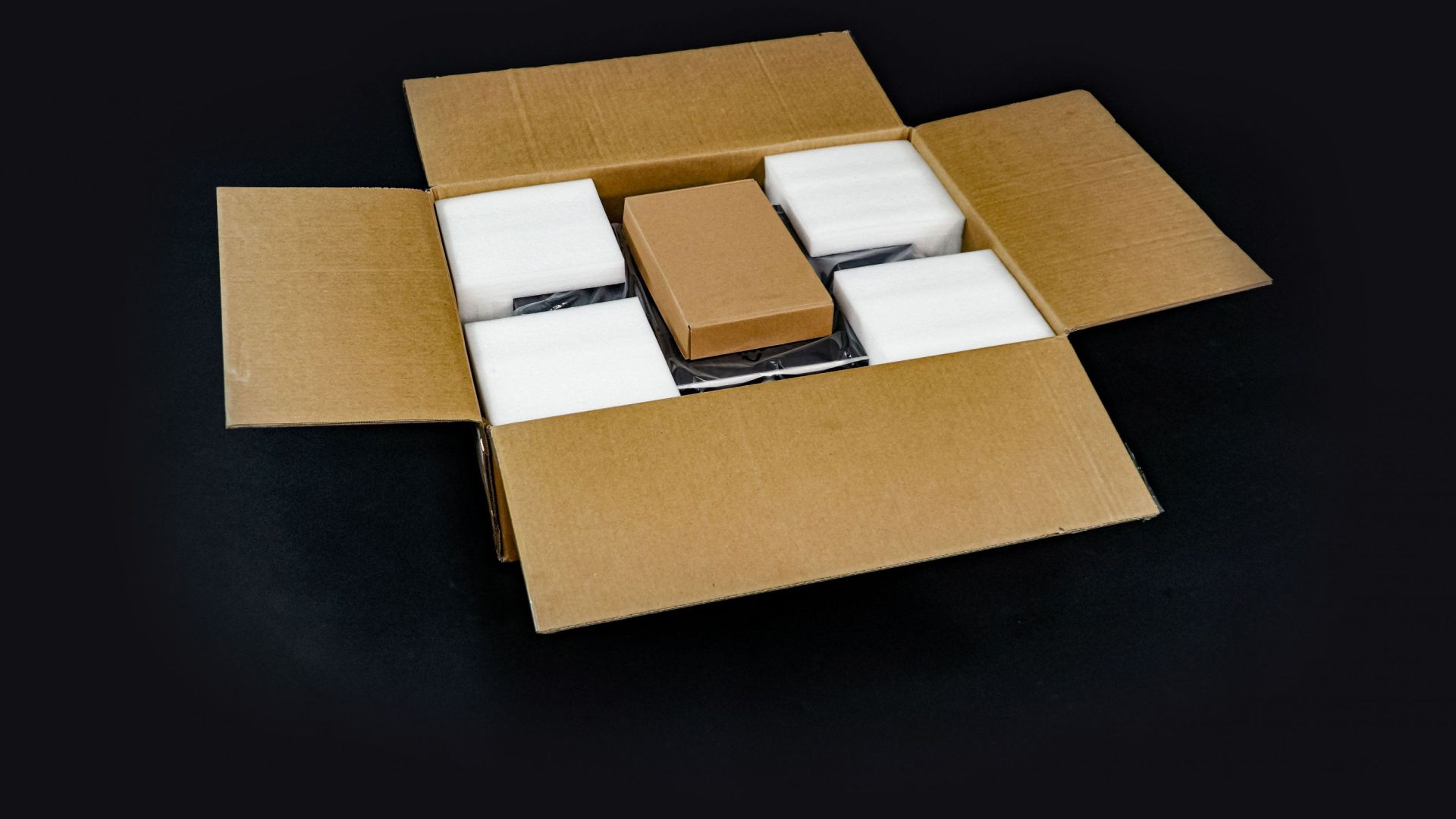

Paket Inhalt | ||
1 | Rahmen | |
1 Set | Set 19" Rackmount-Halterungen | |

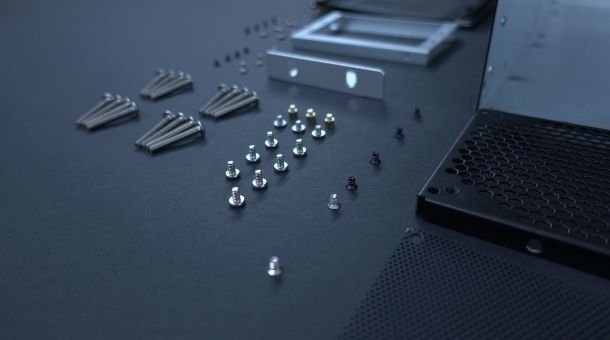

1 Zubehör | Schraube & Motherboard-Abstandshalter | |
1 | Benutzerhandbuch | |
Separat erhältlich | ||
Lüfter | ||
PCIe Riser-Kabel |
Schneller und einfacher Aufbau
Viel Platz für Hardware

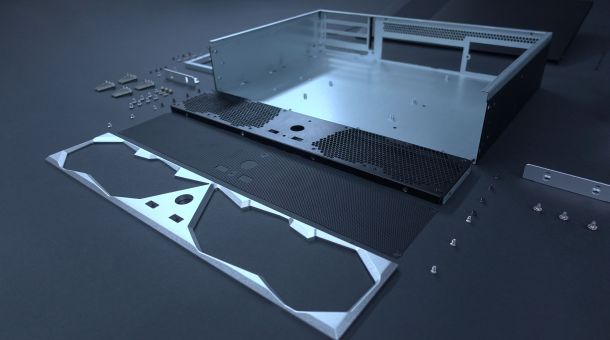

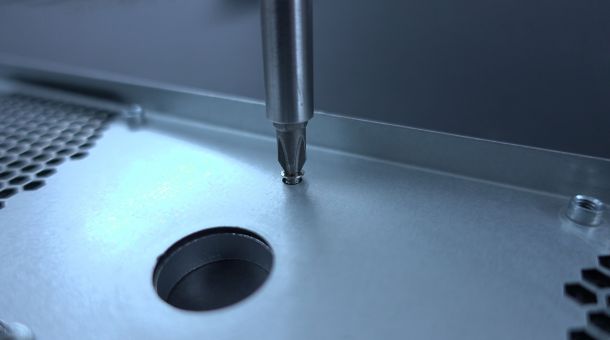

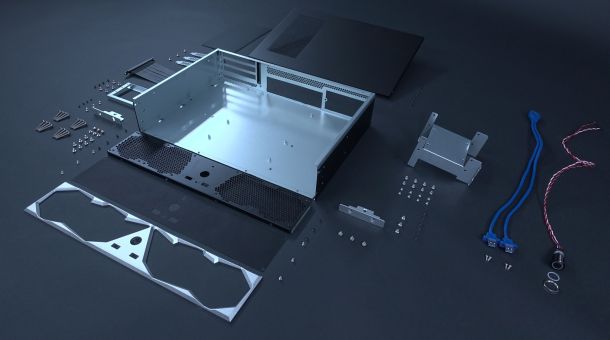

Mit dem NAON.TECH ist es möglich, maßgeschneiderte Serversysteme von Grund auf neu zu bauen und einzurichten. Es ist mit gängigen IT-Standards kompatibel, um maximale Freiheit und Flexibilität bei der Auswahl der Komponenten für den Server zu bieten. Alle Teile des Gehäuses werden mit Schrauben zusammengehalten, sodass beim NAON.TECH keine Nieten verwendet werden.

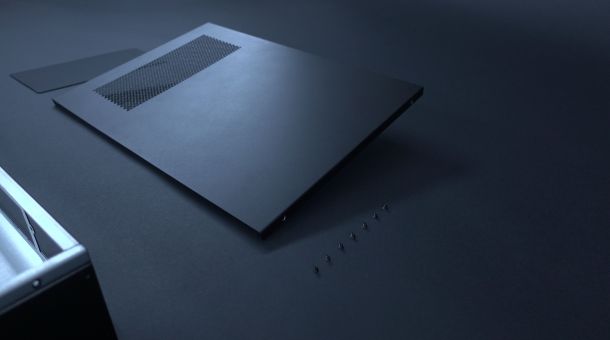

Der Aufbau eines Servers mit dem NAON.TECH ist einfach und schnell. Nach dem Entfernen der oberen Abdeckung ist das gesamte Gehäuse leicht zugänglich. So ist der Austausch von einzelnen Komponenten des Setups wie Arbeitsspeicher, PCIe-Karten oder Festplatten schnell und problemlos möglich. Genauso schnell lassen sich ganze Systeme mit Mainboard im NAON.TECH platzieren. Zusätzlich ist ein intelligentes Kabelmanagementsystem integriert. Das macht das Anschließen aller Kabel einfach und schnell.

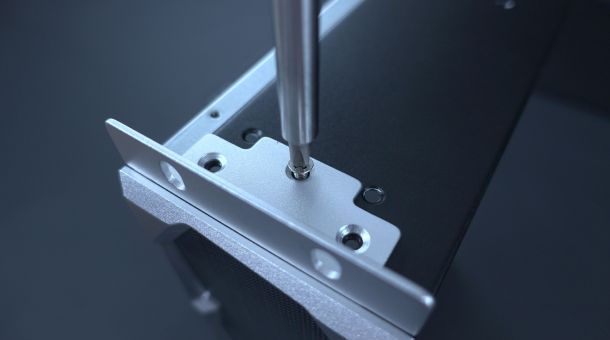

Aufgrund des geringen Gewichts des NAON.TECH müssen keine Montageschienen verwendet werden, um das Servergehäuse in einem Netzwerkschrank zu installieren. Auch die geringe Tiefe des Gehäuses ermöglicht eine einfache Befestigung nur auf der Frontplatte. Dadurch ist es sehr einfach, das NAON.TECH zu montieren und zu demontieren.
Mit all diesen Features bietet NAON.TECH eine flexible Lösung, wenn es darum geht, eigene Serversysteme aufzubauen.
Größe
2U / 19 Zoll Servergehäuse
Das NAON.TECH ist so konzipiert, dass es in 19-Zoll-Server-Racks und -Schränke passt. Die Tiefe des Servergehäuses beträgt nur 315 mm, was etwa 12,5 Zoll entspricht. Die Höhe beträgt 2U, sodass das gesamte Servergehäuse nur sehr wenig Platz einnimmt. Eine solche Lösung ermöglicht die Maximierung des Platzes im Netzwerkschrank beim Aufbau individueller Systeme.
Das Volumen des Servergehäuses beträgt ca. 11,75 Liter (dm³). Das gesamte Servergehäuse misst 315x445x88mm (T x B x H). Die benötigten Rack-Montage Halterungen, um das Gehäuse in einem 19-Zoll-chrank zu installieren, ist ebenfalls im Lieferumfang enthalten.

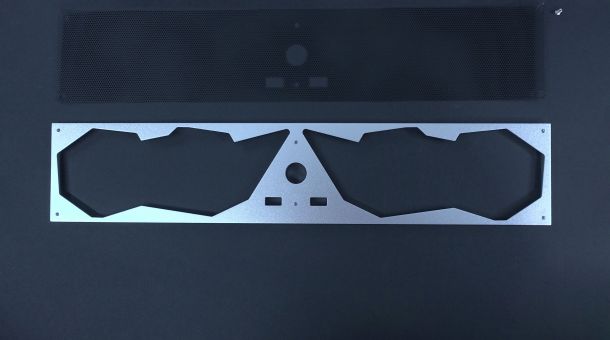

Das Gehäuse ist aus hochwertigen Materialien gefertigt. Für die Frontplatte verwenden wir bearbeitetes, eloxiertes Aluminium, das eine erhöhte Verschleiß und Kratzfestigkeit bietet und eine langlebige Oberfläche liefert. Das Gehäuse besteht aus SGCC-Stahl nach japanischem Qualitätsstandard JIS G 3302.
Airflow & Kühlung
Leises Servergehäuse
Die Kühlung ist ein wichtiger Bestandteil beim Design eines jeden Servergehäuses. So verfügt der NAON.TECH über ein optimiertes Airflow- und Kühldesign. Frischluft tritt von vorne ein, strömt durch das Gehäuse über die Hardware und verlässt das Gehäuse auf der Rückseite.
Das NAON.TECH kann mit bis zu vier Lüftern mit einem Durchmesser von jeweils 80 mm bestückt werden, deren Tiefe darf maximal 25 mm betragen. Dies garantiert die Kompatibilität mit den meisten normalen Lüftern und bietet die Möglichkeit, verschiedene Modelle zu verwenden, um den gewünschten Geräuschpegel oder Luftstrom zu erreichen. Außerdem ist das Gehäuse mit jedem normalen CPU-Kühler bis zu einer maximalen Höhe von 72 mm kompatibel.
Als Gehäuselüfter empfehlen wir Noctua NF-A8 PWM und für den Prozessor einen Noctua NH-L12S CPU-Kühler. Bei Testaufbauten ermöglichte das Servergehäuse einen nahezu geräuschlosen Betrieb mit einer 160-Watt-CPU.
Das NAON.TECH ist mit Staubfiltern ausgestattet, die dabei helfen, die Hardware im Inneren sauber zu halten. Diese Filter sind abnehmbar und befinden sich vorne und oben. Einfacher Zugang wird durch ein Magnetsystem ermöglicht, um sie an Ort und Stelle zu halten.
Motherboard & Erweiterungskarten
Mit mATX- und Mini-ITX-Mainboard kompatibles Servergehäuse
Das Servergehäuse ist mit mATX- und Mini-ITX-Mainboards kompatibel. Dies bietet eine Vielzahl von Optionen bei der Auswahl für den Server. Darüber hinaus ermöglicht NAON.TECH die Platzierung von zwei PCIe-Erweiterungskarten im Inneren des Gehäuses.

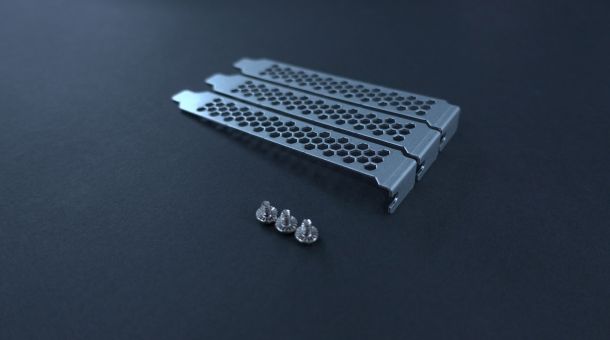

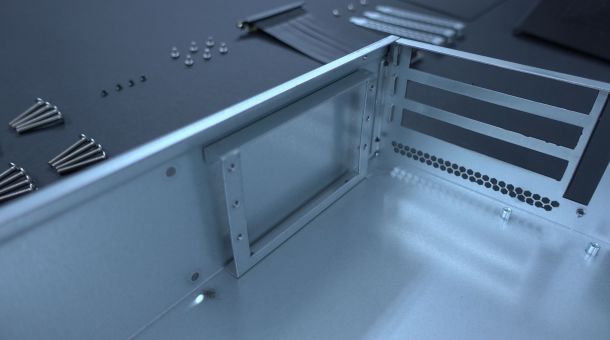

Das Servergehäuse unterstützt PCIe-Karten mit voller Höhe und einer Länge von bis zu 295 mm. Dies wird mit Riser-Kabeln ermöglicht. Die Position der PCIe-Karte ist also um 90 Grad seitlich zur Position des Motherboards gedreht.
Es ist sogar möglich, dedizierte Grafikkarten im NAON.TECH Servergehäuse zu verwenden. Die Länge der GPU kann maximal 269 mm oder 295 mm betragen, wenn GFX-Karten mit einem passiven Kühlsystem verwendet werden. Es gibt Platz für GFX-Karten mit einer maximalen Höhe von 72 mm, der für das Kühlsystem der GFX-Karte reserviert ist.
Netzteil & Speicher
Kleines Servergehäuse mit großzügigem Platzangebot
Das NAON.TECH Servergehäuse ist mit allen Netzteilen der Größen SFX und SFX-L kompatibel. Diese sind im Inneren des Gehäuses auf der Rückseite platziert, sodass der Luftstrom der Netzteil-eigenen Lüfter das Kühldesign des NAON.TECH unterstützt.
Im Inneren des NAON.TECH ist Platz für mehrere Arten von Festplatten. Bei der Verwendung von kleinen 2,5-Zoll-Festplatten wie SSDs ermöglicht das Gehäuse bis zu vier Festplatten. Für 3,5-Zoll-Festplatten bietet das Servergehäuse bis zu zwei Slots. Beide Arten von Festplatten können kombiniert werden, da es zwei Möglichkeiten gibt, diese zu installieren. Dies gibt die Freiheit, in einem 3 x 2,5" + 1 x 3,5" oder einem 1 x 2,5" + 2 x 3,5" Setup zu laufen.
